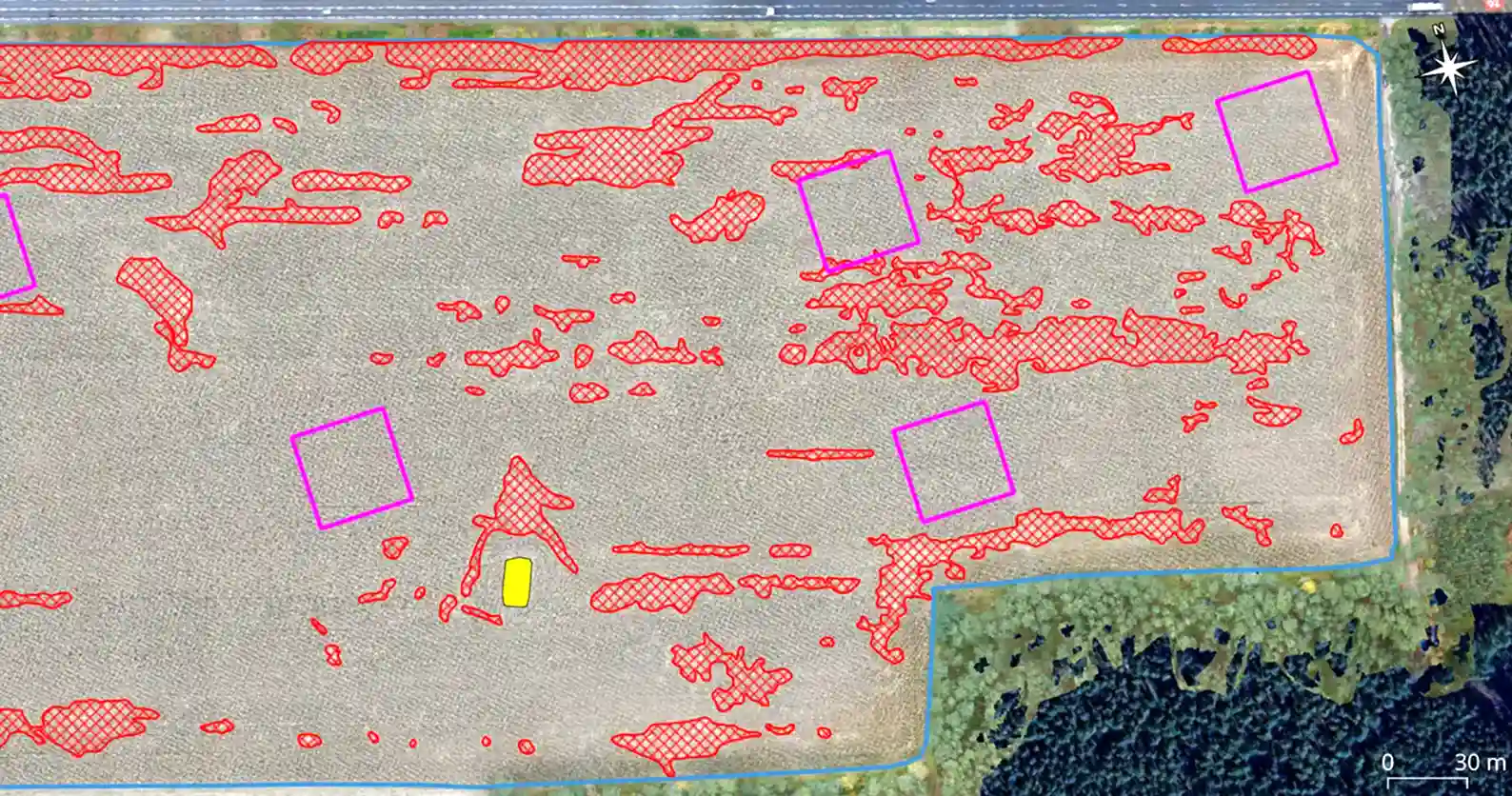

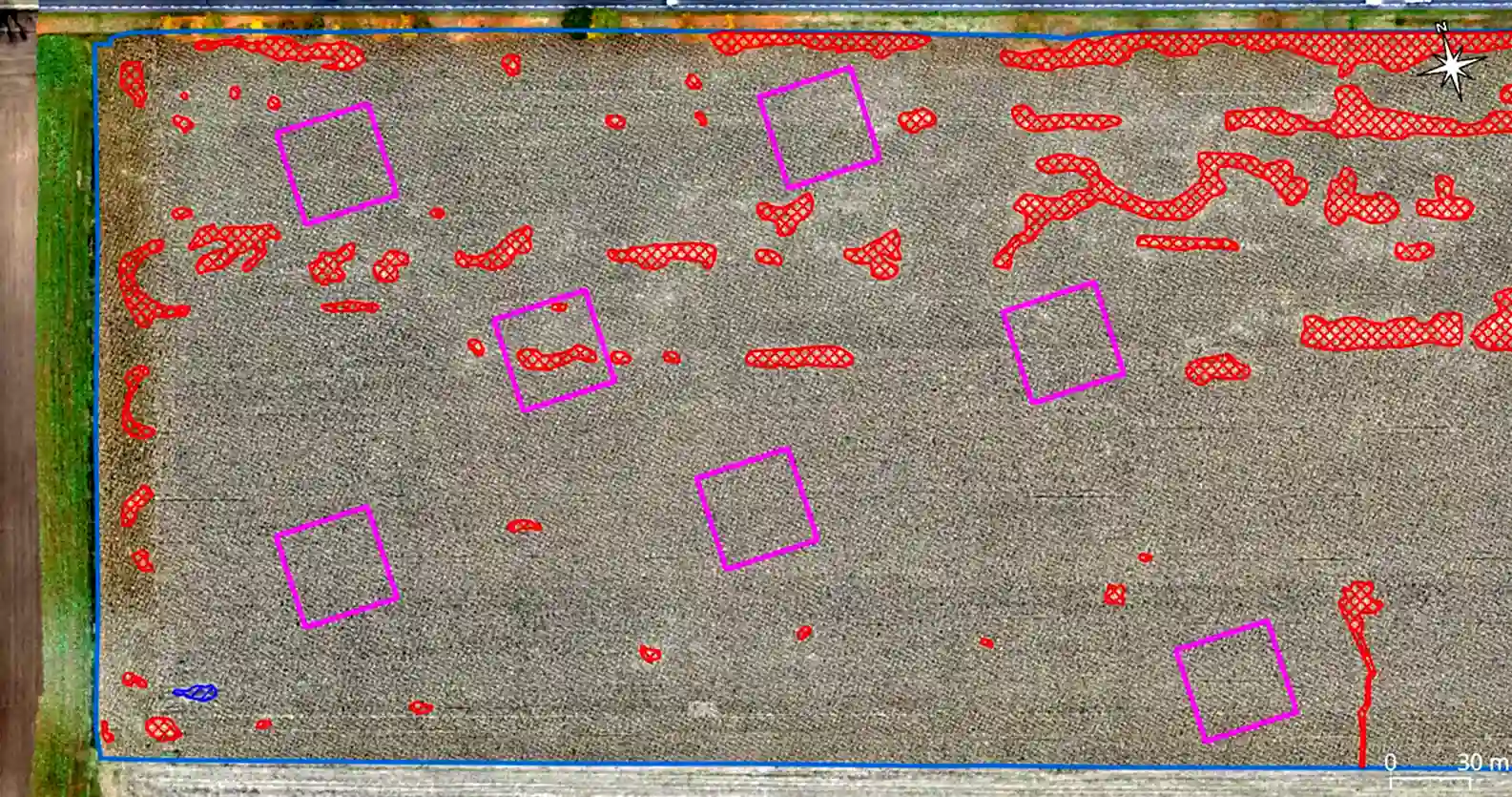

Identyfikacja stref na ortofotomapie
Obraz całej uprawy pozwolił wskazać oddzielne ogniska uszkodzeń i przygotować je do dalszego pomiaru.
← Wróć do realizacji
Kukurydza · woj. lubuskie
Pomiar rozproszonych ognisk szkód w kukurydzy – analiza GIS 30,97 ha
Przy szkodach gniazdowych w kukurydzy wyzwaniem jest nie tylko wielkość pojedynczego uszkodzenia, ale również liczba i rozproszenie ognisk. Ortofotomapa, GIS, kwadraty próbne i kontrola naziemna pozwoliły wyznaczyć 7,49 ha szkód na 30,97 ha powierzchni netto.
30,97 haanalizowana powierzchnia netto
7,49 hawyznaczona powierzchnia szkód
24,19%udział szkód w powierzchni netto
kukurydzawojewództwo lubuskie
O realizacji
Gdy szkody gniazdowe są rozproszone po całej uprawie
Na analizowanej powierzchni uszkodzenia kukurydzy występowały w wielu niewielkich, oddzielonych od siebie strefach. W takim układzie jeden ogólny obrys nie pokazuje rzeczywistego rozmieszczenia szkód. Potrzebny jest pomiar, który zachowuje geometrię poszczególnych ognisk i pozwala obliczyć ich łączną powierzchnię.
Strefy zostały rozpoznane na ortofotomapie, następnie odwzorowane i policzone w środowisku GIS. Kwadraty próbne oraz inspekcja naziemna uzupełniły analizę obrazu i pozwoliły porównać wskazania z warunkami obserwowanymi bezpośrednio w uprawie.
01
30,97 ha nettoPowierzchnia kukurydzy objęta analizą przestrzenną.
02
Rozproszone ogniskaSzkody gniazdowe o wielu oddzielnych granicach.
03
Pomiar wieloźródłowyOrtofotomapa, GIS, kwadraty próbne i kontrola naziemna.
Problem pomiarowy
Wiele niewielkich stref nie tworzyło jednej zwartej powierzchni.
Każde ognisko wymagało osobnego odwzorowania granic. Dopiero połączenie wielu poligonów w GIS pozwoliło obliczyć łączną powierzchnię szkód bez zastępowania rozproszonego układu jednym, nadmiernie uproszczonym obrysem.
Pomiar
Pomiar rozproszonych szkód w trzech etapach
GIS i kwadraty próbne
Granice stref odwzorowano w GIS i obliczono ich powierzchnię, a kwadraty próbne wykorzystano do terenowej weryfikacji obrazu szkód.
Kontrola naziemna
Wybrane miejsca sprawdzono w terenie, zestawiając obserwacje naziemne z obrazem widocznym na ortofotomapie.
Wynik przestrzenny
7,49 ha
wyznaczona powierzchnia szkód
24,19%powierzchni netto objętej wyznaczonymi strefami
7,49 ha szkód wyznaczonych z wielu oddzielnych stref
Łączna powierzchnia wyznaczonych szkód wyniosła 7,49 ha, czyli 24,19% z 30,97 ha analizowanej powierzchni netto. Wynik powstał przez zsumowanie geometrii wielu niezależnych stref, dzięki czemu zachowano przestrzenny charakter rozproszonych i gniazdowych uszkodzeń kukurydzy.
Rezultat pomiaru
Co dała analiza przestrzenna szkód
Przestrzenny obraz szkód
Rozmieszczenie oddzielnych ognisk szkód zostało pokazane w odniesieniu do geometrii analizowanej uprawy.
Zmierzona powierzchnia
Łączny wynik 7,49 ha uzyskano ze zsumowania osobno wyznaczonych stref szkód w środowisku GIS.
Materiał terenowy
Kontrola naziemna uzupełniła ortofotomapę o obserwacje wykonane bezpośrednio w kukurydzy.
W przypadku szkód rozproszonych sama obserwacja uszkodzeń nie daje jeszcze wiarygodnego obrazu ich skali. Kluczowe jest odwzorowanie granic poszczególnych ognisk i obliczenie ich łącznej powierzchni w odniesieniu do całej analizowanej uprawy.
Materiał z realizacji
Obraz z powietrza i potwierdzenie w terenie
Dwa ujęcia poglądowe pokazują uprawę w szerszym kontekście, a materiał z gruntu stanowi zwarte uzupełnienie analizy przestrzennej o obserwację terenową.

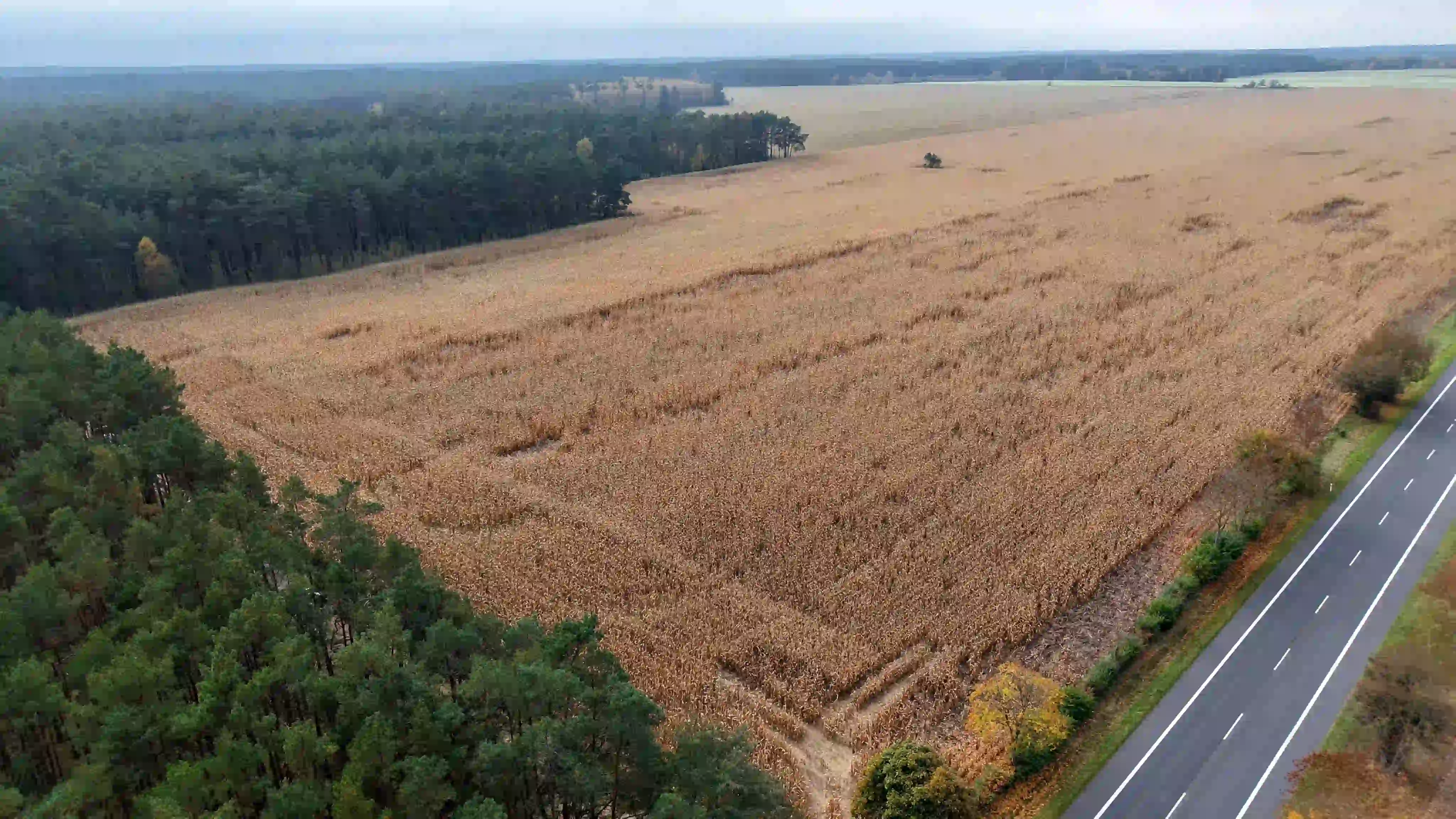

Widok poglądowy analizowanej uprawy.

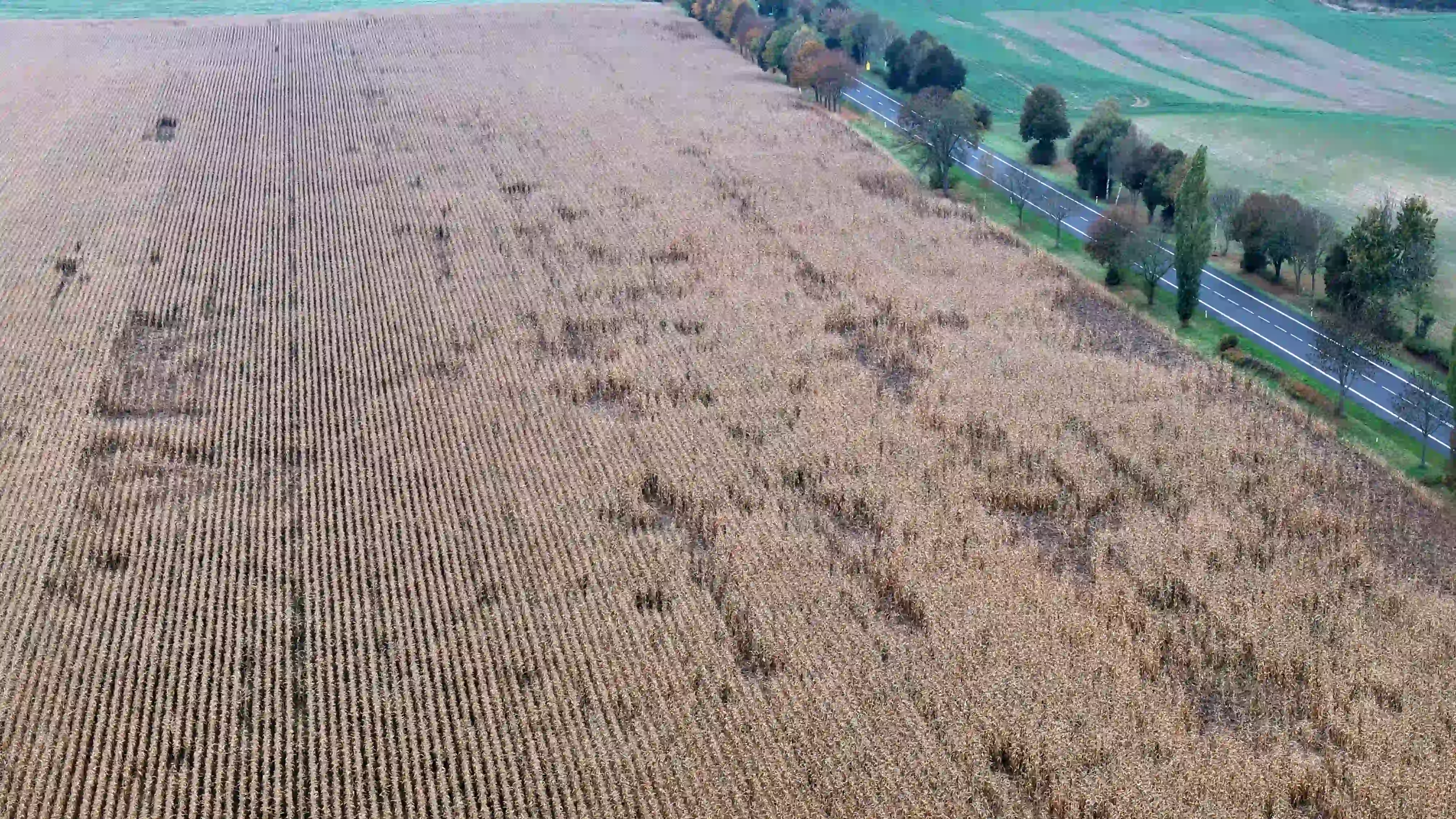

Materiał poglądowy uzupełniający obraz przestrzenny.

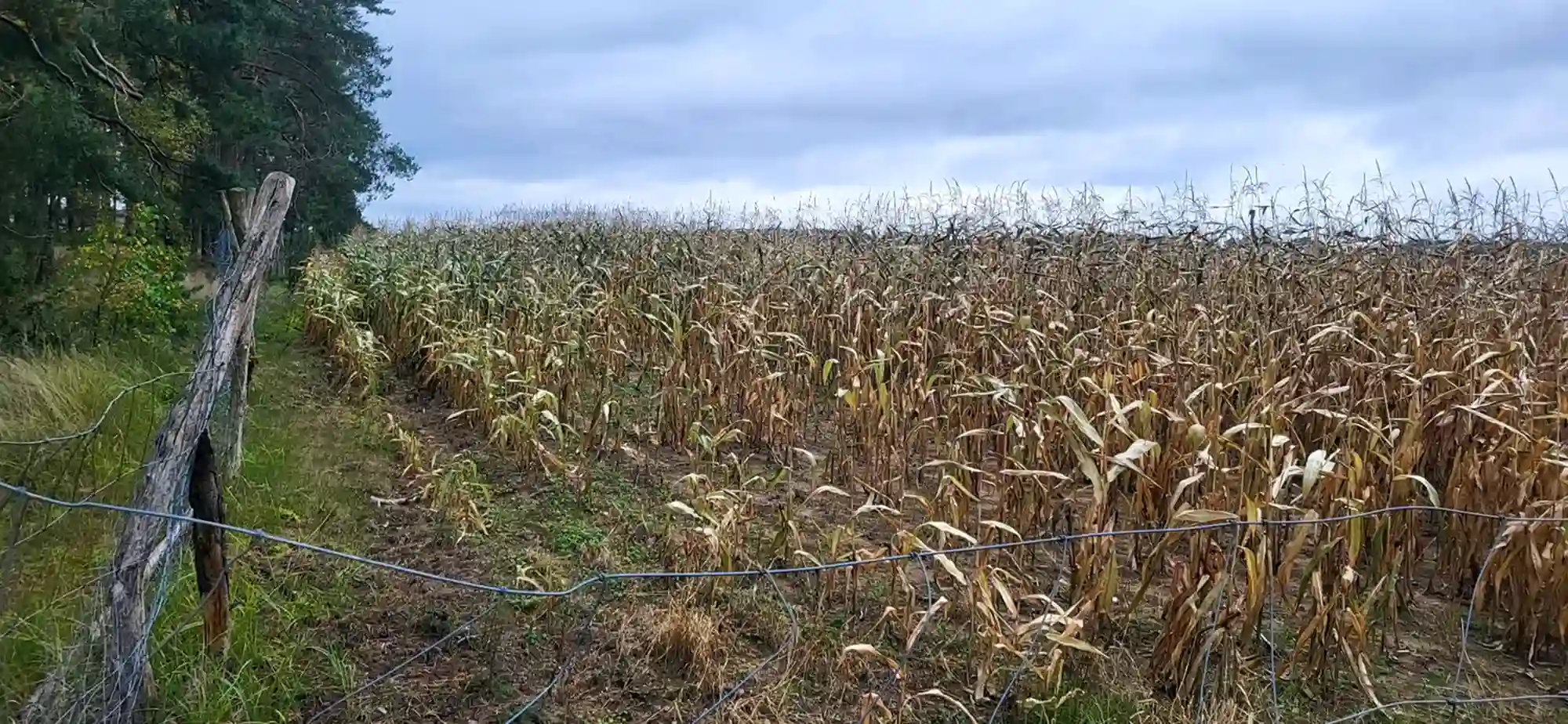

Kontrola naziemna jako potwierdzenie obserwacji z ortofotomapy.
